Всасывающие карманы к вентиляторы ВДН и дымососам ДН
Тягодутьевые машины представляют собой достаточно сложное оборудование, которое должно быть максимально надежным и безопасным в эксплуатации. Карманы предназначены для предотвращения попадания в полости тягодутьевых машин крупных частиц и посторонних предметов, способных вывести оборудование из строя.
Всасывающие карманы выполняются из металла, для максимальной прочности конструкции. Монтируются карманы к корпусу тягодутьевой машины на «улитку» и не входят в комплектацию тягодутьевых машин.

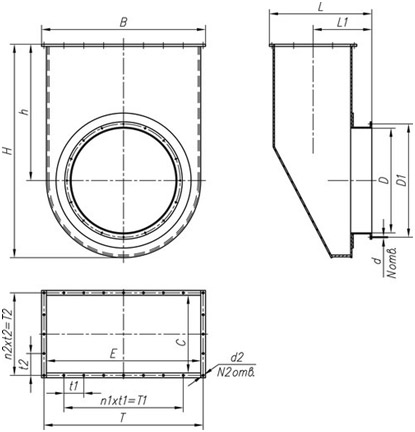

Габаритные и присоединительные размеры всасывающих карманов к тягодутьевым машинам
Габаритные и присоединительные размеры всасывающих карманов к тягодутьевым машинам
№ кармана
|
|
Размеры, мм
|
Масса, кг
|
|||||||
D
|
D1
|
d
|
d2
|
H
|
h
|
В
|
L
|
L1
|
||
№6,3
|
420
|
460
|
12
|
14
|
1055
|
633
|
945
|
588
|
328
|
69
|
№8
|
532
|
570
|
12
|
14
|
1055
|
633
|
945
|
588
|
328
|
72
|
№10
|
660
|
702
|
12
|
14
|
1195
|
670
|
1150
|
710
|
400
|
98
|
№12,5
|
826
|
875
|
12
|
14
|
1425
|
761
|
1408
|
845
|
478
|
113
|
№13,5
|
977
|
1020
|
14
|
14
|
1950
|
1250
|
1500
|
949
|
545
|
292
|
№15
|
1100
|
1175
|
14
|
14
|
2200
|
1400
|
1700
|
1053
|
600
|
365
|
№19
|
1250
|
1325
|
18,5
|
14
|
2780
|
1800
|
2060
|
1275
|
734
|
685
|
№21
|
1650
|
1720
|
18,5
|
14
|
2885
|
1800
|
2270
|
1402
|
810
|
765
|
