Дробилка угля Д-АР 55
Дробилка типа Д-АР-55 предназначена для измельчения каменного угля до требуемых величин гранул перед подачей угля в топку.
Величина гранул может быть от 30 до 5 мм и достигается настройкой дробилки.

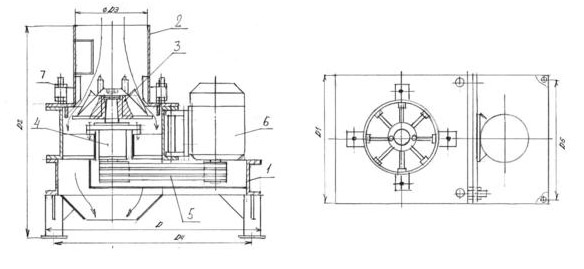

Рис. Устройство дробилки: станина 1, загрузочная горловина 2, ротор 3, шпиндель 4, клиноременная передача 5, электродвигатель 6.
Технические характеристики дробилки Д-АР 55
Наименование показателей
|
Дробилка
|
|
Д-АР-55 (15)
|
Д-АР-55 (3)
|
|
*Производительность, т/ч: |
8 - 15
|
3-6
|
Размер наибольшего загружаемого куска, не более, мм: |
200
|
200
|
Размер получаемых гранул, мм: |
30……5
|
30…….5
|
Установленная мощность электродвигателя, кВт: |
11
|
5,5
|
Число оборотов ротора, об./мин.: |
1000
|
1000
|
Диаметр ротора, мм: |
500
|
400
|
Диаметр горловины, мм: |
420
|
320
|
Габаритные размеры, мм: Длина (D): Ширина (D1): Высота (D2): Размер Ø(D3): Размер (D4): Размер (D5): |
1200
750 1200 410 1060 670 |
1000
650 1150 325 860 570 |
Масса, кг.: |
860
|
480
|
